¿Qué es una bailarina o también conocido cómo edge finder?

Una bailarina o también conocido como «edge finder» (hallador de cantos) son herramientas, que se usan para ubicar una distancia específica en el borde de las piezas, en operaciones de mecanizado en fresadora o de búsqueda de centros en taladros en un taladro de columna.

Bailarina o edge finder mecánico

Una bailarina o edge finder mecánico es una herramienta que se utiliza para centrar en todo tipo de piezas en fresadoras y centros de mecanizado. Actualmente cada vez se ve menos este tipo de  herramientas en talleres en mecanizado por ser una herramienta lenta para centrar piezas y tener una precisión menor en comparación con un palpador 3D o un sensor óptico.

Características de una bailarina o edge finder mecánico

  • Es un instrumento de medición que consta de de 3 componentes: Unidad A, unidad B y el muelle que los une.
  • Para centrarnos con esta herramienta lo haremos con la herramienta en movimiento, utilizando un porta pinzas para el alojamiento de la herramienta.
  • Existen varios tipos y se usan tanto para centrajes en agujeros como en materiales cuadrados o redondos
  • Apreciación de 0.01mm.
  • Su uso se aplica en 2 ejes X e Y.
Te puede interesar: 👉   Aplicación de un Sistema MRP en Mecanizado

Partes de una bailarina o edge finder mecánico

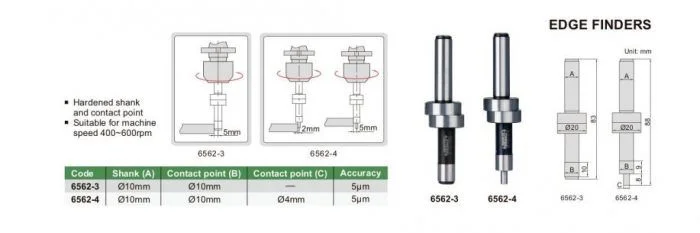

Partes de un Edge finder  mecánicodel fabricante Insize
Partes de Edge finder mecánico del fabricante Insize

Tipos de bailarinas o edge finders mecánicos

En la siguiente imagen, podemos ver los diferentes tipos que hay de bailarinas o edge finders mecánicos. Las que tienen forma de cono, se utilizan para centrarse en taladros previos. Este modelo en concreto, es muy usado en fresadora convencional, para centrado de taladros previos.

tipos de bailarinas centradoras
tipos bailarinas centradoras

¿Cómo nos centramos en una pieza usando una bailarina o edge finder mecánico?

Para centrarnos en una pieza lo que tenemos que hacer es tocar un punto de la pieza. Después tenemos que centrarnos hasta que la parte A de la bailarina y la parte B estén perfectamente alineadas. Por ultimo tenemos que restar el radio de la herramienta e introducir el valor restante en la fresadora. En el siguiente video vamos a ver como se realiza.

En el siguiente video vamos a ver cómo usar un edge finder en el centrado de taladros.

Bailarina o Edge finder óptico

Es una herramienta que se utiliza para centrar piezas metálicas en fresadoras y centros de mecanizado. Este tipo de bailarina, trabaja con una pila en su interior, tiene una bola rectificada en su punta, en la que algunos modelos, ya tienen compensada el radio de la bola para mediciones. Este tipo de herramienta puede ser: acústica o con led, o un combo de ambas para referenciar la búsqueda de cero, en piezas en mecanizado.

Te puede interesar: 👉   Rugosidad Superficial En Mecanizado

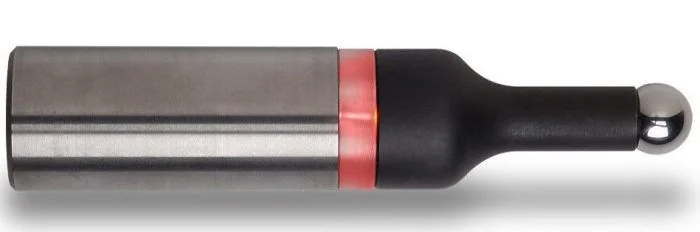

Edge finder óptico del fabricante Tschorn
Edge finder óptico del fabricante Tschorn

Características de una bailarina o edge finder óptico

  • Es un instrumento de medición consta de una pila de 12v, un pequeño altavoz en caso de ser acústica y un dispositivo luminoso en caso de tener un led.
  • Para centrarnos con esta herramienta lo haremos con la herramienta parada, utilizando un porta pinzas o un porta brocas para el alojamiento de la herramienta.
  • Es una herramienta única para centrado de cantos y centrado de agujeros.
  • Apreciación de 0.005mm.
  • Su uso se aplica en 3 ejes X ,Y, Z.

Partes de una bailarina o edge finder óptico

partes de un edge finder óptico
partes de un edge finder óptico
  1. Mango.
  2. Junta aislante
  3. Asiento de la bola.
  4. Bola esférica.
  5. Tapa para la pila.
  6. Pila.
  7. Bombilla led.
  8. Muelle de activación.

¿Cómo nos centramos en una pieza usando una bailarina o edge finder óptico?

La forma de centrarse es exactamente la misma que con el mecánico. La única diferencia que puede haber respecto a otros modelos, es en que algunos ya tienen compensado en su medida el radio de la bola.

Video de un edge finder óptico del fabricante Tschorn

Ventajas e inconvenientes de un edge finder respecto a otras herramientas de centrado

Ventajas

  1. Fácil medición.
  2. Herramientas económicas.
  3. Buena precisión en el caso de los sensores ópticos

Inconvenientes

  1. Proceso lento en búsqueda de ceros con los edge finders mecánicos respecto a otras herramientas.
  2. Menor precisión que otras herramientas de búsqueda de centros.
  3. Los edge finder ópticos solo son aptos para materiales metálicos.
  4. Tener que compensar el radio de la punta o de la bola cada vez que hacemos una búsqueda del punto cero.
  5. Herramientas poco implantadas en los talleres en la actualidad.
  6. Revisar que su concentricidad es menor a 0.005mm con la ayuda de un patrón.
Te puede interesar: 👉   ¿Qué es un micrómetro y cómo se mide?

Resumen

Las bailarinas  son herramientas menos precisas que un palpador 3D o una sonda de medición, ya que estas últimas son las que más están implantadas en talleres de mecanizado. Si tienes un pequeño taller en casa o te dedicas al mecanizado como hobbie o como un segundo oficio, este tipo de herramienta te puede interesar.
