¿Qué es el Mecanizado 3D?
El mecanizado 3D, también conocido como mecanizado de formas complejas o mecanizado multieje, es una técnica avanzada de fabricación que ha transformado radicalmente la industria del mecanizado en los últimos años. A diferencia del mecanizado convencional, que trabaja principalmente en dos dimensiones (2D), o dos dimensiones y media (2.5D), el mecanizado 3D permite la creación de piezas con geometrÃas complejas y superficies de forma libre en todas las direcciones del espacio tridimensional.
¿Cómo Funciona y qué TecnologÃa se usa en el Mecanizado 3D?
Cómo podrás imaginar, el mecanizado 3D, se realiza en máquinas CNC (Control Numérico Computarizado). Para que las máquinas CNC, sean capaces de realizar un mecanizado 3D, necesitan disponer de 3 ejes o más para poder realizar estos mecanizados.
Vamos a ver en detalle en qué tipo de máquinas, se puede realizar un mecanizado 3D.
- Máquinas CNC de 3 ejes. Permiten el movimiento en los ejes X, Y y Z. Son las más comunes y pueden realizar muchas operaciones 3D básicas.
- Máquinas CNC de 4 ejes. Añaden un eje más. Puede ser rotativo, (A,B o C), aunque por norma general, corresponde al eje giratorio C. Este eje se encuentra cerca del eje X o del eje Y, dependiendo de la máquina. Esto permite el mecanizado de piezas cilÃndricas con movimientos continuos.
- Máquinas CNC de 5 ejes. Ofrecen dos ejes rotativos adicionales (A, B), lo que permite orientar la herramienta o la pieza en prácticamente cualquier ángulo. Estas son las más versátiles y pueden crear las geometrÃas más complejas, ya que son las que más grados de libertad permiten.
Hoy en dÃa, en talleres de mecanizado con un volumen de producción medio/alto, disponen de máquinas de 5 ejes. A nivel productivo, son de las más eficientes, aunque requieren de múltiples configuraciones y necesitan de un software CAD/CAM (Diseño Asistido por Computadora / Fabricación Asistida por Computadora). Para la programación de estas máquinas CNC.
¿En qué Máquinas CNC se puede hacer Mecanizados 3D?
El mecanizado 3D requiere de máquinas avanzadas que puedan trabajar en múltiples ejes para crear formas y superficies complejas. Aquà te menciono algunas de las máquinas más comunes capaces de realizar mecanizado 3D:
-
Fresadoras CNC de 3, 4 y 5 ejes. Las fresadoras CNC (Control Numérico por Computadora) son máquinas ampliamente utilizadas en el mecanizado 3D. Las fresadoras de 3 ejes trabajan en los ejes X, Y y Z, permitiendo movimientos básicos en tres dimensiones. Las fresadoras de 4 ejes añaden un eje de rotación, que corresponde con el eje C. Gracias a este eje, podemos mecanizar piezas más complejas. Las fresadoras de 5 ejes son las más avanzadas, capaces de trabajar con libertad total sobre la pieza, girándola en cualquier dirección para realizar cualquier mecanizado 3D o también llamado copiado de superficie.

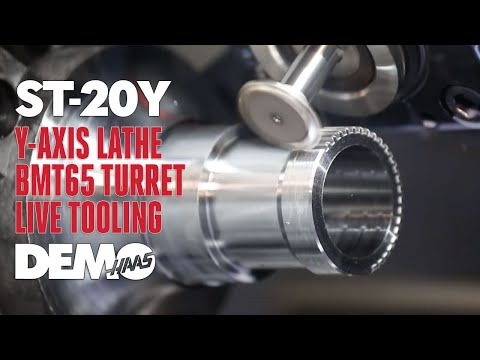

- Tornos CNC con herramientas motorizadas. Aunque tradicionalmente los tornos son más usados para piezas simétricas, los tornos CNC equipados con herramientas motorizadas pueden realizar mecanizado 3D en ciertas aplicaciones. Estos tornos, son aquellos que incorporarn un eje Y, que es el encargado de incoporar la herramienta motorizada. Estos tornos permiten mecanizar piezas con caracterÃsticas complejas, combinando torneado y fresado en un solo proceso.
-
Máquinas de electroerosión por hilo (EDM). Aunque se utilizan principalmente para cortar materiales duros o difÃciles de mecanizar, las máquinas de electroerosión por hilo pueden realizar cortes complejos en 3D, especialmente en moldes y piezas con geometrÃas intrincadas.
-
Impresoras 3D hÃbridas. Algunas máquinas combinan impresión 3D con fresado CNC. Estas máquinas hÃbridas pueden construir una pieza capa por capa y luego realizar un mecanizado de alta precisión para obtener acabados más finos o caracterÃsticas detalladas.
Software y Programación
El mecanizado 3D depende en gran medida del software CAD/CAM (Diseño Asistido por Computadora / Fabricación Asistida por Computadora). El proceso para realiza un mecanizado 3D, es el siguiente:
- Diseño 3D. Se crea un modelo tridimensional de la pieza en un software CAD.
- Programación CAM. El modelo se importa a un software CAM donde se definen las estrategias de mecanizado, herramientas y parámetros de corte. Hoy en dÃa, dentro del mismo programa, se incorpora el software CAD y el software CAM. Anteriormente hace años, erán programas distintos. En la práctica vimos que incorporar todo en el mismo programa, hace que todo sea mucho más fácil de programar y que los códigos NC, funcionen perfectamente.
- Generación del código NC. El software genera el código de control numérico que la máquina CNC utilizará.
- Simulación. Se realiza una simulación virtual del proceso para detectar posibles colisiones o problemas.
- Mecanizado. El código se carga en la máquina CNC y se procede al mecanizado real.
La programación es una parte crucial y a menudo compleja del proceso de un mecanizado 3D. Requiere un profundo conocimiento tanto del software como de las técnicas de mecanizado.
Invertir mucho en la formación de programadores CAD/CAM, ayuda a aprovechar al máximo de los recursos que disponen las máquinas de 5 ejes.Â
Aplicaciones y Ventajas del Mecanizado 3D
El mecanizado 3D, se realiza en numerosas aplicaciones y sectores. Hemos recopilado los más relevantes.
- Aeroespacial. Fabricación de componentes de turbinas, álabes de compresores, y partes estructurales complejas.
- Automotriz. Creación de moldes para piezas de carrocerÃa, bloques de motor complejos, y componentes de transmisión.
- Médico. Producción de implantes personalizados, instrumental quirúrgico y modelos anatómicos.
- Moldes y matrices. Fabricación de moldes de inyección complejos y matrices de estampación.
- EnergÃa. Componentes para turbinas eólicas y partes de reactores nucleares.
A continuación, vamos a ver cuales son las ventajas del mecanizado 3d.
- Precisión. Con el mecanizado 3D, podemos lograr tolerancias muy estrechas incluso en formas complejas.
- Flexibilidad. Una sola máquina puede realizar múltiples operaciones, reduciendo la necesidad de cambios de configuración.
- Eficiencia. Aunque la programación inicial puede ser compleja, una vez configurado, el proceso es altamente eficiente.Â
- Seguridad. La seguridad de un mecanizado 3D, bien programado es de tal magnitud, que no es necesaria la presencia de operarios.
- Reducción de tiempo en amarres de mecanizado. Las piezas complejas que antes requerÃan de distintos amarres o posiciones de pieza, ahora pueden hacerse en una sola configuración.
- Mejora de la calidad superficial. La capacidad de orientar la herramienta perpendicular a la superficie en todo momento mejora significativamente el acabado de nuestras piezas.
DesafÃos y Consideraciones en el Mecanizado 3D
Aunque el mecanizado 3D tiene muchas ventajas, como cualquier otro proceso tiene sus desventajas y desafÃos. Vamos a verlos.
- Complejidad de programación. Se necesita personal altamente cualificado para programar eficazmente un mecanizado 3D, en máquinas de 3 a 6 ejes.
Además, es necesario estar actualizado en el campo de mecanizado diariamente. Hay nuevas herramientas de corte, que pueden ayudarte en tus mecanizados 3D. Existen fresas cónicas y fresas de barril, que hacen que los mecanizados 3D, sean mucho más eficientes. Hablamos sobre estas fresas, en este enlace.
- Tiempo de configuración. La preparación inicial para un trabajo complejo puede ser prolongada. Muchos mecanizados 3D, requieren de diferentes tipos de herramientas. Todo va a depender de la geometrÃa de la pieza.
- Los costos asociados a las herramientas y portaherramientas que pudieramos necesitar, es otra consideración más del mecanizado 3D.
En mi experiencia, la clave para superar estos desafÃos es la formación continua y la inversión en tecnologÃa. También es crucial tener un equipo de ingenieros y operadores que entiendan tanto las capacidades como las limitaciones de las máquinas, con las que trabajamos diariamente.
Tendencias Futuras en el Mecanizado 3D
Siempre andamos observando las nuevas tendencias en mecanizado, hace relativamente en varias ferias de máquina herramienta. Vamos hacÃa un futuro, dónde el mecanizado 3D, se va a realizar directamente con la integración de la fabricación aditiva 3D.
La automatización, es uno de los pasos a seguir en el mecanizado 3D y en la industria en general.
El mecanizado asistido por inteligencia artificial, puede ayudarnos a optimizar los procesos de mecanizado 3D. Pudiendo aprender de nuestra propia programación e integrarlo en el software CAD/CAM.
Resumen
El mecanizado 3D representa un salto cuántico en las capacidades de fabricación. Se han ampliado los lÃmites de lo que podemos producir y sigue siendo una de las áreas más emocionantes y en constante evolución en nuestra industria.
Dominar esta tecnologÃa no solo es crucial para mantenerse competitivo, sino que también abre nuevas posibilidades creativas en el diseño y la fabricación de piezas, para todo tipo de sectores. El futuro del mecanizado es prometedor y esperamos seguir aquÃ, para comentarte todas las novedades que están por venir.
Esperamos que te haya resultado interesante este artÃculo y una vez más y como siempre, nos vemos en la próxima.Â
